공대생 필수 까치아 온라인 강의! 쉽게 배우는 3D 설계 프로그램
공대생이면 3D 설계 프로그램을 하나씩 꼭 다뤄야 한대요! 그 중에서도 실무에서 많이 쓰이는 프로그램은 캐드와 카티아가 있는데, 오늘은 까치아 인강에 대해 알아보도록 하겠습니다! 유니스터디에서는 전공학습뿐만 아니라 실무능력까지 키워줘요~!
공대생이면 3D 설계 프로그램을 하나씩 꼭 다뤄야 한대요! 그 중에서도 실무에서 많이 쓰이는 프로그램은 캐드와 카티아가 있는데, 오늘은 까치아 인강에 대해 알아보도록 하겠습니다! 유니스터디에서는 전공학습뿐만 아니라 실무능력까지 키워줘요~!
▲ 박주찬 교수님의 CATIA 설계 지식잡 ▲07. 실무 예제 모델링 1강 스패기어! 이런 분들께 강의를 추천드립니다! ■ 카티아 프로그램과 관련된 기본이론의 이해가 필요한 분 ■■ 기본이론은 있으나 실제 예에 활용하지 못하는 분 ■■ 2차원 도면의 각종 기호의 이해와 실습이 필요한 분 ■■ KS규격에 적합한 설계방법을 체득하고자 하는 분 ■
▲ 박주찬 교수님의 CATIA 설계 지식잡 ▲07. 실무 예제 모델링 1강 스패기어! 이런 분들께 강의를 추천드립니다! ■ 카티아 프로그램과 관련된 기본이론의 이해가 필요한 분 ■■ 기본이론은 있으나 실제 예에 활용하지 못하는 분 ■■ 2차원 도면의 각종 기호의 이해와 실습이 필요한 분 ■■ KS규격에 적합한 설계방법을 체득하고자 하는 분 ■
오늘 카티안강에서는 기어 모델링을 해보겠습니다!기어에는 여러종류가 있는데 그중에서도 가장 기본이 되는 스파기어 모델링을 해보겠습니다.어떻게 모델링 하는지 먼저 설명을 듣고 다같이 실습을 시작합니다!

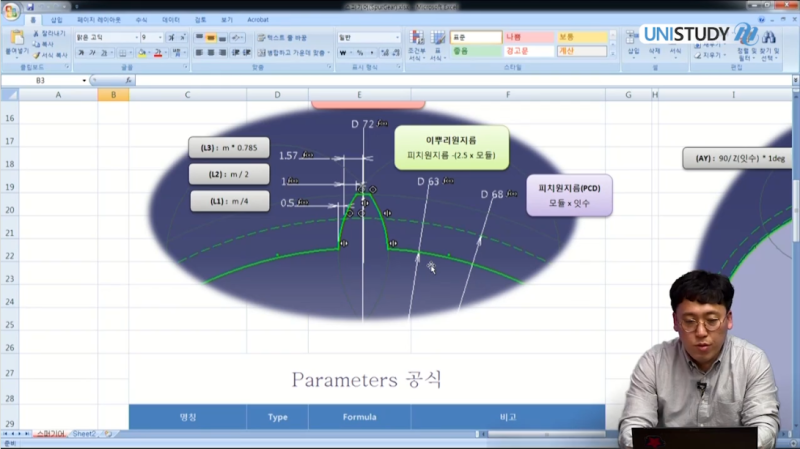

유니스터디의 카티안 강의는 별도의 교재 없이 모두 무료 첨부파일로 진행됩니다.첨부파일 중 엑셀파일을 열어보면 스파기어 자동계산과 함께 그림이 첨부되어 있습니다. * 모듈 : 기어 형상을 만드는 단위(피치원÷잇수)
모듈은 거의 정해져 있고, 수가 많아지면 기어가 커집니다!
그림을 자세히 보면 피치원경, 근원경, 원경이 있습니다.피치원경은 기준이 되는 원, 근원경은 맨 아래, 끝원경은 호인 맨 위의 원을 의미합니다. 피치원경 = 모듈 x 치근원경 = 피치원경 – (2.5 x 모듈)끝원경 = 피치원경 + (2 x 모듈)
그럼 설계 시작할게요.이토스=34 모듈=2 이 두가지로 시작해볼게요!
먼저 원을 3개 그릴게요.다음으로 피치 원지름을 입력하십시오.피치원경의 계산법은 모듈x수였죠? 즉, 2×34의 값이 피치원경이 됩니다.
그런 다음 이 근원경을 입력합니다.이 근원경의 식은 피치원경 – (2.5x모듈)이었죠?그러면 피치원경(68)-5로 하면 63이 이 근원경이 됩니다.
그런 다음 이 근원경을 입력합니다.이 근원경의 식은 피치원경 – (2.5x모듈)이었죠?그러면 피치원경(68)-5로 하면 63이 이 근원경이 됩니다.
그다음에 이것을 그려야 하는데 호를 그리듯이 모양을 그려야 해요.호 그리는 방법은 총 두 가지가 있는데, 오늘은 첫 번째 방법을 소개해 드릴게요.첫 번째는 포인트 3개 중 피치 원경 포인트에서 뿌리 포인트까지의 길이가 L1, 피치 원경 포인트에서 끝 원경 포인트까지의 길이는 L2, 피치 원경 포인트에서 중앙 지점까지의 길이가 L3를 의미합니다.
이것을 그림으로 확인하면, L1 = 모듈÷ 4L2 = 모듈÷ 2L3 = 모듈÷ 4 xPI가 됩니다!이걸 카티아로 적용해볼게요!포인트 먼저 순서대로 눌러주시고 포인트에 값 하나씩 입력할게요.L1의 값은 모듈(2)÷4로 입력하시고 L2의 값은 모듈(2)÷2로 입력하시고 L3의 값은 모듈(2)÷4xPI를 입력하신 후 3포인트로 호를 만드세요!그다음에는 중앙을 기점으로 미러 모드를 하시면 그림 모양처럼 호가 그려집니다.짜잔! 이렇게 엑셀에 있던 그림처럼 카티아로 치아가 그려졌어요.카티안강을 통해 설계를 배우면 이렇게 어렵지 않게 기초 실력을 갖출 수 있어요!설계 프로그램을 처음 다루는 분이라면 이렇게 박주찬 교수의 카티아(CATIA) 온라인 강의를 통해 기초부터 꾸준히 밟아나가면 그 이후에는 어렵지 않게 설계 도면을 그릴 수 있을 거예요!▼ 카티아 설계 온라인 강의를 더 알아보러 간다▼취업을 앞둔 분이라면 유니스터디와 함께 인터넷 강의를 듣고 실무 능력을 키우세요!전공학점 관리뿐만 아니라 실무능력도 키울 수 있는 유니스터디! 지금 당장 달려! =3취업을 앞둔 분이라면 유니스터디와 함께 인터넷 강의를 듣고 실무 능력을 키우세요!전공학점 관리뿐만 아니라 실무능력도 키울 수 있는 유니스터디! 지금 당장 달려! =3취업을 앞둔 분이라면 유니스터디와 함께 인터넷 강의를 듣고 실무 능력을 키우세요!전공학점 관리뿐만 아니라 실무능력도 키울 수 있는 유니스터디! 지금 당장 달려! =3
